Elektrický prívod pre Zvislé zdvíhacie plošiny s nosnosťou do 250kg

Pred montážou plošiny musí odberateľ zabezpečiť elektrický prívod ku plošine, uzemnenie a ich revíziu pre plošinu.

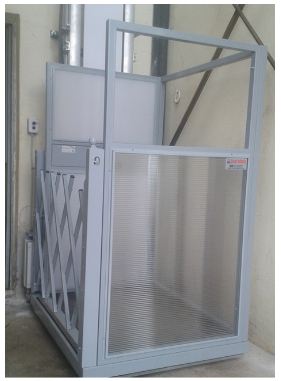

os400

Elektrický prívod zvislej plošiny obsahuje:

1. Elektrický prívod

Zásuvkový pre plošinu 230 V, trojžilová sústava.

Stačí zásuvka do 5 m v blízkosti dráhy
- kábel CYKY 3C x 2,5
- 1 fázový istič 6 až 10A, motorový
       dvojpólové vypínanie
- prúdový chránič jednofázový

 Uzemnenie  el. prívodu pre zvislú zdvíhaciu plošinu musí vyhovovať
STN 33 2000-5-54:2008-03.

2. Nezávislý elektrický prívod svetelný pre servis a núdzové osvetlenie

- 230 V. Stačí zásuvka do 5 m od plošiny, istená iným ističom, ako v bode 1.
Ak je miesto plošiny dostatočne osvetlené stavajúcim osvetlením
bod 2. nie je potrebný.

3. Uzemnenie: K plošine priviesť uzemňovací kábel, min. 4 mm2 Cu od HUS
(hlavnej uzemňovacej svorky objektu).
Môže byť nahradený pri plošinách v interiéri zemniacim vodičom v el. prívode,
ak je o triedu väčší, ako silové vodiče.

Ak je prevedenie vonkajšie

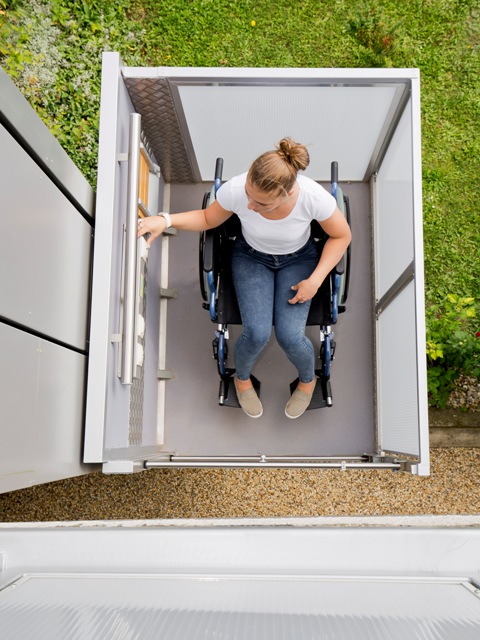

os 200

Pod prístreškom privedie k dolnému koncu plošiny alebo dráhy uzemňovací vodič pre
bleskozvody StZn priemer 8mm napojený na

uzemnenie 10Ω, STN EN 60204-32:2009-06 (33 2200).

Poloha a dĺžka elektrických káblov bude dohodnutá spoločne
medzi dodávateľom a odberateľom podľa konkrétnych
podmienok umiestnenia plošiny.
